آموزش نرم افزار اتوکد Auto CAD – قسمت دومسه‌شنبه 07, جولای 2020

آشنایی با محیط Auto CAD

در ادامه آموزش های سایت همیارپروژه آموزش نرم افزار اتوکد مناسب رشته های مهندسی معماری, عمران, برق , مکانیک و… ارائه خواهد شد .آموزشها از مقدماتی تا پیشرفته ادامه دارد و ما به شما طراحی در نرم افزار اتوکد را یاد خواهیم داد. با ما همراه باشید.

اتوکد برای چه کسانی

نیاز به تسلط به اتوکد واقعیتی است که همه افرادی که به نوعی با مسائل مهندسب سروکار دارند , اعم از دیپلمه های فنی , فارغ التحصیلان کاردانی , تکسین ها و کارشناسان و مهندسان دیر یا زود به آن پی خواهند برد.

با توجه به فهرستی که در زیر می آید می توان کارآیی های اتوکد را در رشته های مختلف و حتی رشته های غیر فنی ماهده کرد . اتوکد در رشته های زیر کار برد دارد:

  • ترسیمات ساختمانی ( پلان ها وبرش های مختلف دو بعدی و سه بعدی)
  • ترسیمات معماری ( پلان , نما , طراحی داخلی و …)
  • طراحی صنعتی
  • ترسیم انواع نمودار
  • ترسیمات مهندسی الکترونیک
  • ترسیمات مهندسی راه و ساختمان
  • ترسیمات مکانیک , اتومکانیک و هوا فضا
  • ترسیمات شیمی و متالورژِی
  • مهندسی نساجی
  • تهیه نقشه های توپو گرافی و جداول دریانوردی
  • مهندسی دریایی ( طراحی کشتی)
  • نمایش سمبل های علمی و ریاضی
  • ترسیم نشانه های موسیقی
  • دیاگرام های مونتاژ
  • تهیه چیدمان (Layout) کارخانجات
  • طراحی آرم شرکت ها
  • طراحی کارت ویزیت
  • طراحی کارت تبریک
  • ترسیمات هنری ( طراحی دست ساز)
  • تهیه فلوچارتها و دیاگرام ها و…

فضای برنامه

با کلیک کردن روی آیکون برنامه و ورود به آن, صفحه ای سیاه رنگ و تعداد زیادی پنجره در مقابل شما ظاهر می شود . در فضای سیاه باز شده , شما اشیا و نقشه های مورد نظر را رسم خواهید کرد. در قسمت پایین صفحه,  شما یک پنجره سفید رنگ می بینید که Command line نام دارد. در سمت چپ و راست و بالای صفحه تعدادی نوار ابزار و جعبه ابزار موجود است که در بخش های آینده مفصل توضیح می دهیم.

نوار ابزار های ثابت و متحرک

دو نوار ابزار ثابت در برنامه موجود است نوار ابزاری که در اکثر برنامه ها موجود است و با آن آشنا هستید .که در این نوار ابزار ایتم های file Edit  و… موجود است همانطور که در زیر مشاهده می کنید

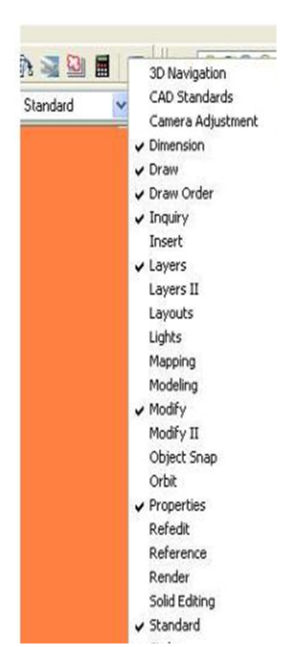

تفاوت نوار ابزار های متحرک با ثابت در این است که شما می توانید با کشیدن (Drag) کردن آنها , محل آنها را تغییر دهید و به محل دلخواه خود ببرید و همچنین می توانید آنها را ببندید یا باز نمایید. شما می توانید با انتخاب هر کدام از نوارهای مورد نیاز آنها را باز کنید . هنگامی که نوار باز شد با Drag کردن آن محل دلخواه خود برای قرار گیری نوار را انتخاب کنید.

در ابتدای آموزش لازم است ذکر نماییم که دستورات این نرم افزار به روشها گوناگونی قابل استفاده می باشد . در این آموزش سعی داریم اکثر روشها را بیان نماییم تا هر کاربری با توجه به سلیقه و سهولت روش مورد علاقه خود را انتخاب نماید.

معرفی آیتم های موجود در نرم افزار

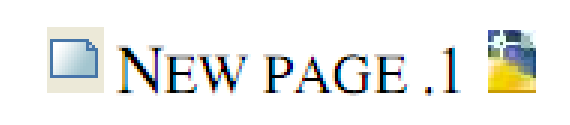

با انتخاب این گزینه یک صفحه جدید ایجاد خواهد شد.

نحوه انتخاب

ابتدا بر روی file کلیک نمایید و سپس بر روی new

کلید میان بر

CTRL+N

کلمه مورد نیاز برای تایپ : NEW

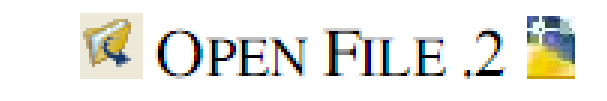

با انتخاب این گزینه می توانید یک نقشه موجود را باز نمایید.

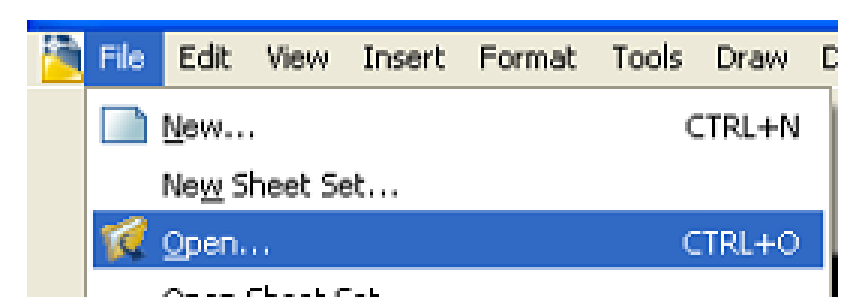

نحوه انتخاب:

با کلیک بر روی FILE و سپس Open

کلید میانبر CTRL+O

کلمه مورد نیاز برای تایپ : OPEN

برای ذخیره نمودن فایل های خود می توانید از این کلید استفاده نمایید

نحوه انتخاب:

کلیک بر روی File  سپس SAVE

کلید میانبر : CTRL+S

کلمه مورد نیاز برای تایپ : QSAVE

جهت تغییر نام فایل مورد نظر یا Copy کردن آن در محل دیگر باید از Save as استفاده نمود.

نحوه انتخاب:

کلیک روی file و سپس SAVE AS

کلید میانبر : CTRL+SHIFT+S

کلمه مورد نیاز برای تایپ : Save

نکته:

اگر نقشه را در نسخه ی بالاتر کشیده اید مثلا ۲۰۱۷ و میخواهید آنرا با نسخه پایین تر ذخیره نمایید باید آنرا برای نسخه پایین تر به صورت SAVE AS کنید. بعد از بز شدن پنجره ی مربوط به Save as مانند شکل زیر بر روی مثلث کنار file of type  کلیک نمایید تا نسخه مورد نظر یا نسخه شبیه به آن را انتخاب نمایید.

جهت plot  کردن نقشه خود می توانید از این گزینه استفاده نمایید .

نحوه انتخاب

کلیک روی file و سپس PLOT

کلید میان بر: CTRL+P

کلمه مورد نیاز برای تایپ : PLOT



برای دیدن آنچه که قرار است چاپ شود می توانید از این گزینه استفاده نمایید

نحوه انتخاب:

کلیک روی file و سپس plot Review

در اینجا آشنایی با نرم افزار اتوکد بخش دوم به پایان رسیده است و در آموزش های بعدی به مباحث دیگر آموزش اتوکد می پردازیم. همچنین از شما مخاطبین عزیز سایت همیارپروژه دعوت می کنم که برای انجام پروژه های مهندسی معماری , عمران و… خود آموزش های ما را دنبال نمایید.



نویسنده: زهرا رستمی
