نحوه استفاده از دستور ها در نرم افزار revit

در ادامه آموزش های سایت همیارپروژه آموزش نرم افزار Revit مناسب رشته های مهندسی معماری, عمران, برق , مکانیک و… ارائه خواهد شد .آموزشها از مقدماتی تا پیشرفته ادامه دارد و ما به شما طراحی در نرم افزار Revit را یاد خواهیم داد. با ما همراه باشید.

Revit

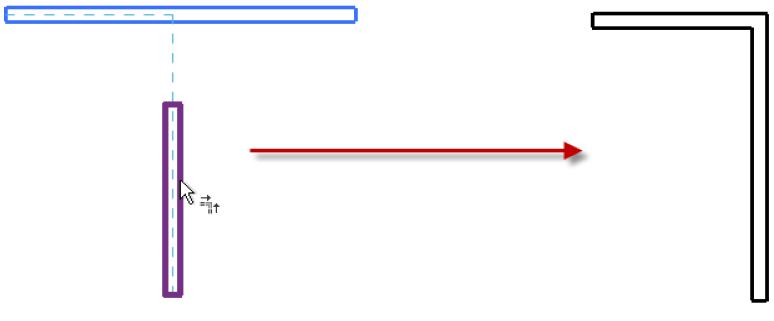

درRevit سه حالت از دستور trim and extend قرار دارد که می توانند غیر موازی را به یکدیگر متصل ویا اضافات مورد نظر را حذف کنند.

این گزینه یکی از گزینه های پر کاربرد می باشد .

همانطور که از اسمش معلوم است این گزینه برای حذف کردن یا امتداد دادن گوشه های عناصر همراه با انتخاب دو عنصر.

نحوه اجرای این گزینه به این شکل می باشد که گوشه های عناصری را که می خواهید حذف یا در امتداد دهید را به ترتیب کلیک کنید تا اجرا شود.

منظور از حذف یا امتداد دادن این است که اگر گوشه ای اضافه باشد برای این دستور قابل فهم است وباید اضافات حذف گردند .

اگر عنصری را باید به یک عنصر دیگر امتداد دهید باز با همین دستور می توانید این عمل را انجام دهید.

از این گزینه برای حذف و یا امتداد دادن یک عنصر با تعیین یک سر حد ویا مرز روی دیگر عنصر.

نحوه اجرای این دستور به این شکل می باشد که پس از انتخاب , ابتدا باید یک مرز یا خط حد (boundary )

را که باید یک عنصر به آن امتداد و یا اضافات بعد از آن حذف شود را انتخاب کنید و سپس روی عنصری که قرار است بماند را کلیک کنید.

با استفاده از این گزینه می توانید همزمان چندین عنصر را امتداد داده و یا اضافات را پاک کرده.

نحوه کار این گزینه با گزینه های بالا فرق چندانی ندارد.

Deleting elemrnts (حذف عناصر)

از این دستور برای حذف عناصر انتخاب شده در صفحه کاری استفاده می شود.

نحوه انخاب دستور در revit:

شما می توانید از یکی از راه های زیر به این دستور دسترسی داشته باشید:

می توانید پس از انتخاب عناصر یا عنصر مورد نظر روی این گزینه کلیک کرده تا حذف گردد.

Aligning elements (همتراز کردن عناصر):

این یکی از پرکاربردترین دستورات ویرایشی می باشد.با این ابزار می توانید یک یا چند عنصر را همتراز با یک عنصر قرار بدهید.

این ابزار به طور کلی در دیوارها, تیرها و خطوط استفاده می شود.

همچنین می توانید از این ابزار برای همتراز کردن عناصر غیر هم سبک نیز استفاده کنید.

برای مثال می توانید در نمای ۳ بعدی سطح ظاهری از دیوار را با دیگر عناصر همتراز کنید.

بعد از انتخاب این ابزار ابتدا روی عنصری که باید به عنوان تراز از آن استفاده شود کلیک کنید و سپس روی عناصری که باید با آن همتراز شوند کلیک کنید.

در تصویر زیر مشاهده می کنید که چهار ستون با خط آکس همتراز شده است.

برای این کار بعد از انتخاب ابزار همتراز ابتدا خط آکس به عنوان خط تراز انتخاب شده است و سپس با کلیک کردن در خط مرزی ستون ها آنها با یکدیگر هم تراز شده و در یک راستا قرار گرفته اند.

با استفاده از این ابزار می توانید جهت کپی و جابه جا کردن عناصر مانند خطوط , خطوط دیتیل , تیرها و دیوارها را یا مشخص کردن یک فاصله طولی انجام دهید.

پس از انتخاب این ابزار در option Bar  گزینه زیر ظاهر می شود.

Graphical :اگر این گزینه را فعال کنید می توانید عناصر مورد نظر را همرا با کلیک و دراگ کردن این دستور را  انجام دهید.

نویسنده : زهرا رستمی

در اینجا آشنایی با نرم افزار Revit بخش یازدهم به پایان رسیده است و در آموزش های بعدی به مباحث دیگر آموزش Revit می پردازیم. همچنین از شما مخاطبین عزیز سایت همیارپروژه دعوت می کنم که برای انجام پروژه های مهندسی معماری , انجام پروژه های مهندسی عمران , انجام پروژه های Revit خود آموزش های ما را دنبال نمایید.
