آشنایی با Ribbon در نرم افزار Revit قسمت پنجمچهارشنبه 16, سپتامبر 2020

Revit

آشنایی با Ribbon در نرم افزار Revit قسمت پنجم

در ادامه آموزش های سایت همیارپروژه آموزش نرم افزار Revit مناسب رشته های مهندسی معماری, عمران, برق , مکانیک و… ارائه خواهد شد .آموزشها از مقدماتی تا پیشرفته ادامه دارد و ما به شما طراحی در نرم افزار Revit را یاد خواهیم داد. با ما همراه باشید.

Revit

ادامه آشنایی با Ribbon

Isolate Category ( جداسازی عناصر هم جنس):

به عبارت دیگر, اگر شما در صفحه ترسیم فقط درب یا پنجره ها را بخواهید مشاهده کنید کافی است که از هر مدل یکی را به عنوان الگو انتخاب کرده و سپس روی این گزینه کلیک کنید, مشاهده می کنید که تمام درب و پنجره های هم خانواده با الگوی انتخاب شده در صفحه ترسیم باقی می مانند و مابقی پنهان می شوند.

Hide Category ( پنهان شدن عناصر هم جنس و هم خانواده ):

این انتخاب دقیقا عکس انتخاب بالایی می باشد, یعنی هم خانواده عنصر انتخاب شده مخفی می شود و مابقی در صفحه کاری می مانند.

Isolate Element ( جداسازی عنصر):

این انتخاب باعث می شود که فقط عنصر یا عناصری در صفحه ترسیم بمانند و نمایش داده شوند که انتخاب شده اند, در واقع فقط عناصر انتخاب شده در صفحه کاری باقی می مانند و مابقی پنهان می شوند.

Hide Element ( مخفی کردن عنصر):

این انتخاب نیز عکس انتخاب بایایی می باشد یعنی عناصر انتخاب شده مخفی می شوند و ما بقی نمایش داده می شوند.جهت خارج شدن از حالات Hide/isolate پس از اعمال تغییرات به روش زیر عمل کنید:

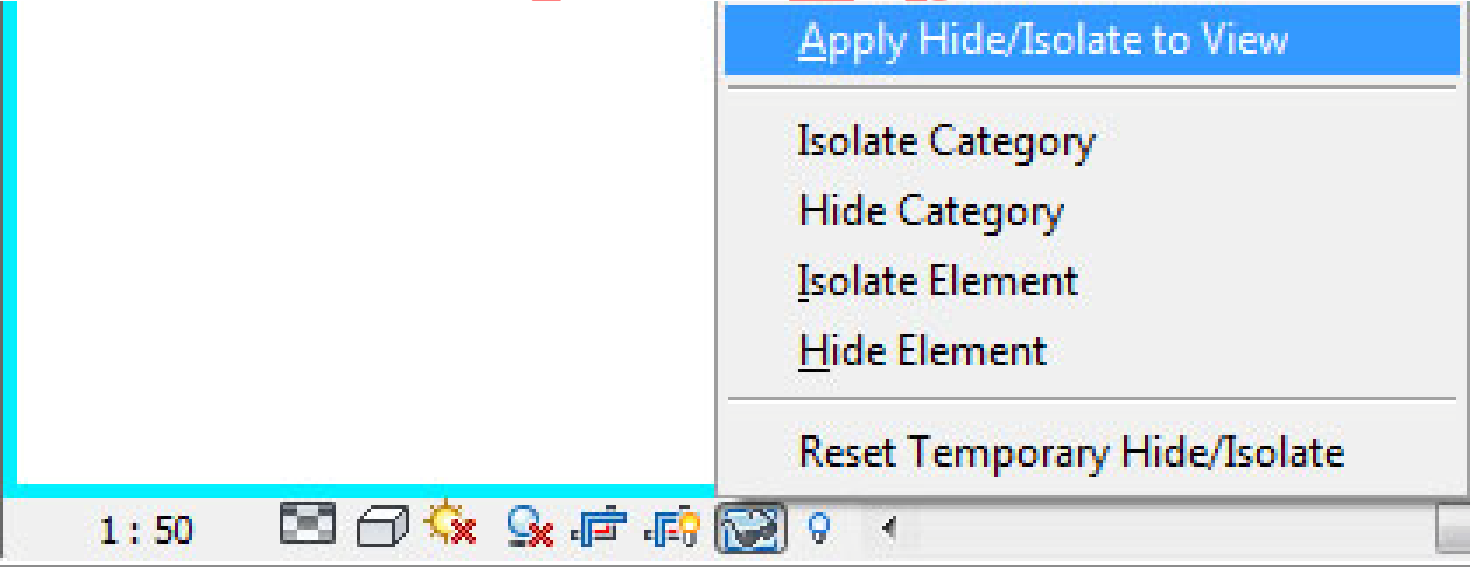

در قسمت Control Bar روی آیکن کلیک نمایید و سپس گزینه Reset Tempory Hide/Isolate را انتخاب کنید.

revit

با انتخاب روی این گزینه همه عناصر به حالت اولیه و در موقعیت مکانی خود بر می گردند.

نکته مهم:

برای اینکه عناصر انتخاب شده بصورت دائمی پنهان شوند به روش زیر عمل کنید.

در قسمت Control Bar روی آیکن کلیک کنید و سپس گزینه Apply Hide/Isolate To View را انتخاب کنید.

revit

نکته مهم:

اگر شما بعضی از عناصر را به صورت دائمی یا موقت پنهان کردید می توانید در صورت لزوم آنها را به روش زیر به نمایش Unhide کنید.

در Control Bar روی آیکن Revealing Hidden Element کلیک کنید تا به حالت On تبدیل شود. در این حالت اطراف صفحه کاری و Crop View کادر

قرمز رنگی ظاهر می شود و عناصر مخفی شده به صورت کم رنگ نشان داده می شوند. در این بخش ابتدا نحوه انتخاب و اجرای دستورات کاملا کاربردی را در این نرم افزار گفته, سپس در قالب دو  پروزه متفاوت گام به گام پیش می رویم.

نکته مهم:

قبل از اینکه شما پروژه ای را در Revit شروع کنید بهتر است در مورد گزینه ها ی زیر کمی در مورد طرحتان فکر کنید.

Using Level and Grids  ( استفاده از آکس بندی ساختمان و تعداد طبقات ) :

قبل از آغاز هر پروژه بهتر است تعداد طبقات (Levels) و آکس بندی (Grids) آن را تعیین کنید.

Import Data (وارد کردن فایل) :

اگر شما بخشی از یک پروژه را با یک نرم افزار دیگر انجام داده اید می توانید در Revit ادامه آن را ترسیم کنیدتا وقت شما برای کارهای انجام شده گرفته نشود. می توانید فایل های اتوکد DWG.DXF.DGN و فایل های ACIS SAT را به راحتی وارد Revit  کنید.

Massing :

شما می توانید برای شروع طراحی یک پروژه از قسمت Conceptual ( ادراکی) استفاده کنید, پس از اینکه در Conceptual با ابزارهای Mass شکل و مدل مورد نظر خود را خلق کردید, می توانید سطوح Mass را به عناصر ساختمانی ( دیوار, سقف و …) تبدیل کنید و پروژه را ادامه دهید.

Level :

همانگونه که در بخش بالا بیان نمودیم برای شروع هر پروژه ابتدا باید تعداد طبقات (Level) ساختمان را تعریف کنید.

با استفاده از ابزار Level ارتفاع عمودی یا طبقات ساختمان را تعیین می کنید . شما از این دستور هم به عنوان تعیین طبقه و هم به عنوان یک ارتفاع مرجع (refrence) می توانید استفاده کنید.شما برای Level می بایست در یکی از نماها ( شمال, جنوب, شرق, غرب) یا در برش قرار بگیرید.

ترسیم:

revit

Adding Levels ( افزودن یا تعیین تعداد طبقه)

  • در Project Browser و در زیر شاخه Elevation روی نام یکی از نماها دابل کلیک کنید و یا روی آن کلیک راست نمایید سپس گزینه Open را انتخاب کرده تا وارد آن نما شوید.
  • با استفاده از یکی از روشهای زیر دستور را انتخاب کنید:

revit

  • بعد از انتخاب دستور Level در صفحه ترسیم با استفاده موس محل آن را تعیین کنید.
  • با تعیین محل قرار گیری Level , در ان نقطه, کلیک کرده و موس را در جهتی که می خواهید خط Level رسم شود بکشید.

نکته مهم:

با ترسیم هر Level در Project Browser در زیر شاخه Floor Plans ( سقف طبقه) و Ceiling Plans ( سقف کاذب), Level رسم شده افزوده می گردد.

revit



در اینجا آشنایی با نرم افزار Revit بخش پنجم به پایان رسیده است و در آموزش های بعدی به مباحث دیگر آموزش Revit می پردازیم. همچنین از شما مخاطبین عزیز سایت همیارپروژه دعوت می کنم که برای انجام پروژه های مهندسی معماری , انجام پروژه های مهندسی عمران , انجام پروژه های Revit خود آموزش های ما را دنبال نمایید.

از طریق کلیک برروی آیکن های زیر میتوانید پروژه خود را در تلگرام و یا واتساپ برای ما ارسال کنید:















نویسنده : زهرا رستمی
